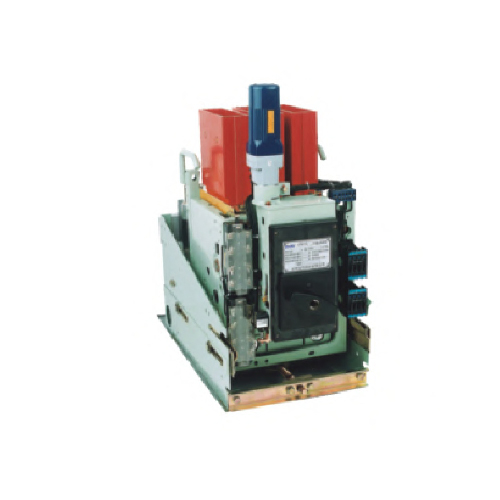

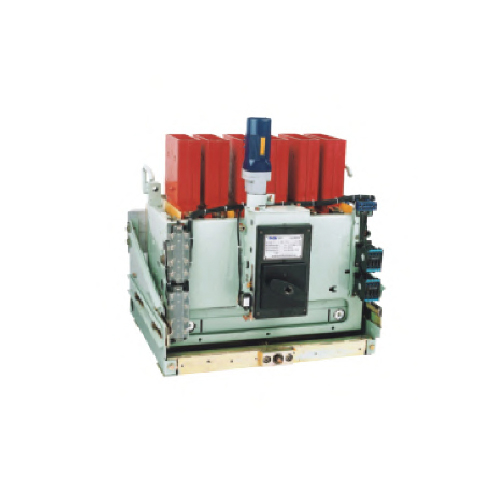

DW17系列万能式断路器

分类:小型断路器、塑壳断路器、万能式断路器系列

概述:DW17系列万能式断路器(以下简称断路器)适用于交流50Hz、电压400V、690v;电流至400OA的配电网络中,用来分配电能和用作配电线路及电源设备免受过载、欠电压、短路保护之用。同时在正常条件下可作为线路的不频繁转换之用。1250A以下的断路器在交流500Hz、电压40Ov网络中可用来作电动机的过载短路保护,同时在上述条件下也可作为电动机的过载短路保护。 额定电流:100A-4000A

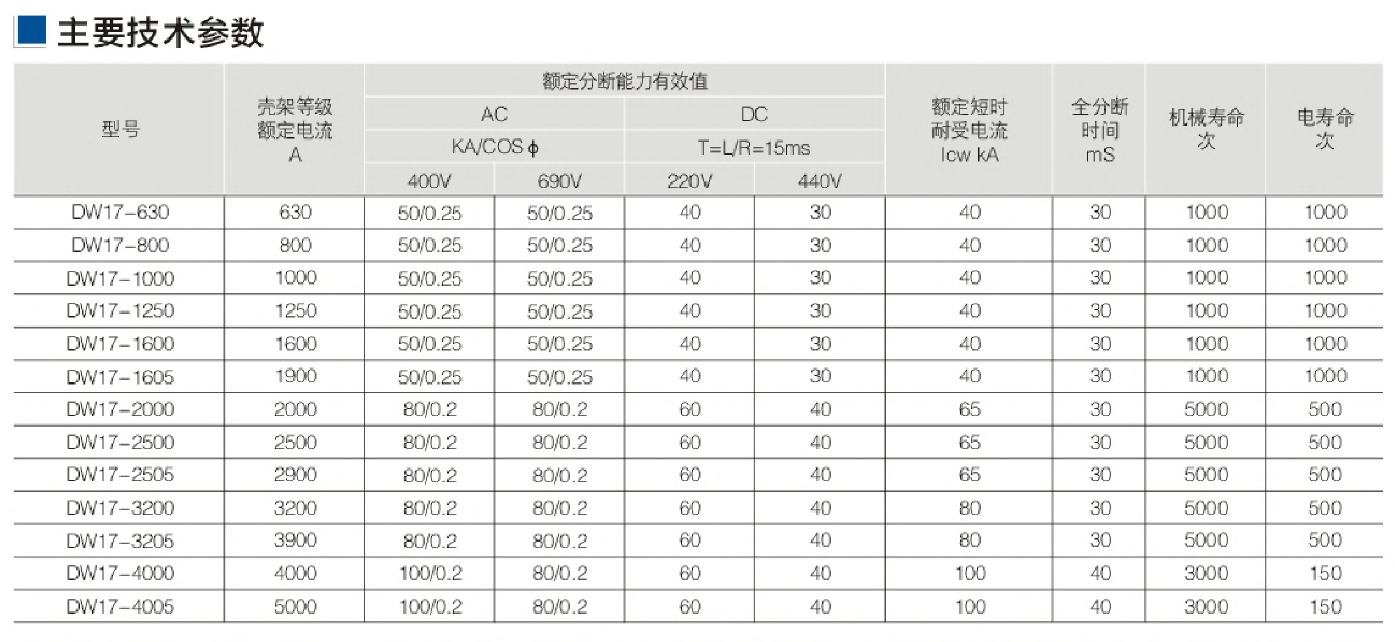

产品参数


产品特征


断路器是采用立体式的积木结构,分为四个壳架电流等级,即630~1605A一个壳架电流等级;2000-2505A一个壳架电流等级,3200~3205A一个壳架电流等级,400OA~4005A—个壳架电流等级。四个壳架以630~1605壳架为基础,其它壳架则根据不同的额定电流采用积木式结构拼装而成。整体断路器由框架、触头系统、灭弧系统、脱扣器、操作机构、抽屉框架、插刀、插座及二次接线回路组成。总体结构分固定连接式和抽屉式两种,抽屉式附有加长导轨以利于用户的维修。接线方式有垂直进出线、水平进出线,操作方式有手动操作、直接电动操作和预贮能操作。断路器的过电流脱扣器由瞬时脱扣器、长延时脱扣器和短延时脱扣器组成。用户可根据使用要求进行组合,实现一段、二段或三段保护。
