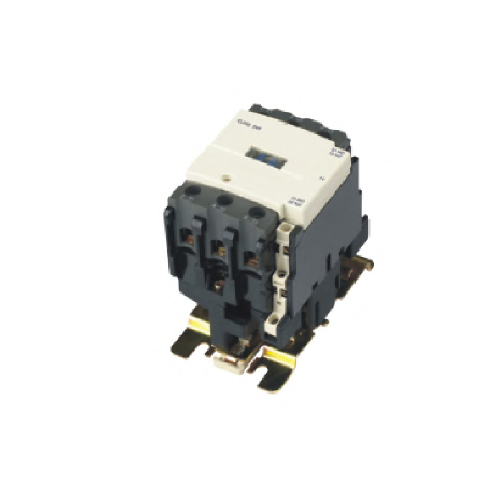

概述:CJX2系列交流接触器(以下简称接触器),主要用于交流50Hz(或6OHz),额定工作电压至660V,在AC-3使用类别下额定工作电压为380V时额定工作电流至95A的电路中,供远距离接通和分断电路之用,并可与适当的热过载继电器组成电磁起动器以保护可能发生操作过负荷的电路,接触器适宜于频繁地起动和控制交流电动机。 CJX2系列接触器符合IEC947-4、GB14048.4及JB/T7435-94标准。 本接触器在法国TE公司LC1-D及天水二一三厂CJIX4系列上改进而成,完全可以替代进口LC1-D及CJX4,是CJ10、Cj20的更新换代产品。
正常工作条件
◇周围空气温度:-5℃~+40℃,24小时内其平均值不超过+35℃;
◇海拔:不超过200Om;
◇大气条件:在+40℃时大气相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,最湿月的月平均最低温度不超过25℃,该月的月平均最大相对湿度不超过90%,因温度变化发生在产品上的凝露情况必须采取措施;
◇污染等级:3级;
◇安装类别:山类;
◇安装条件:安装面与垂直面倾斜度不大于±5°;
◇冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。
结构特点
◇可以采用积木式安装方式加装辅助触头组、空气延时头、热继电器等附件,组合成多种派生产品;
◇交流接触器具有体积小、重量轻、功耗小、寿命高、安全可靠等特点;
◇接触器本体在32A及以下有一对常开或常闭辅助触头,40A及以上有―对常开和常闭辅助触头,另外可加装F4、F8辅助触头组或空气延时头等附件;
◇接触器除螺钉安装外,还可以用35mm[CJX2-09 ~ 95],75mm[CJIX2-40-95]和2 x 35mm。
