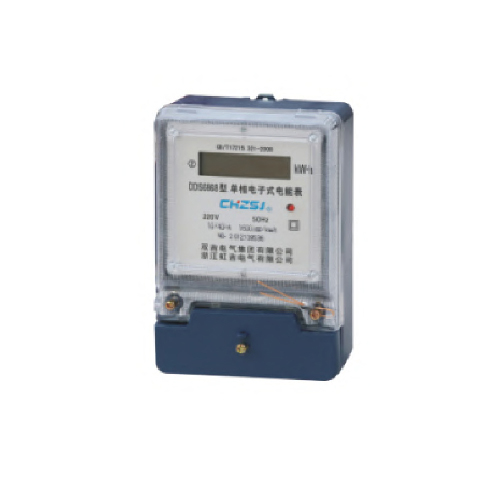

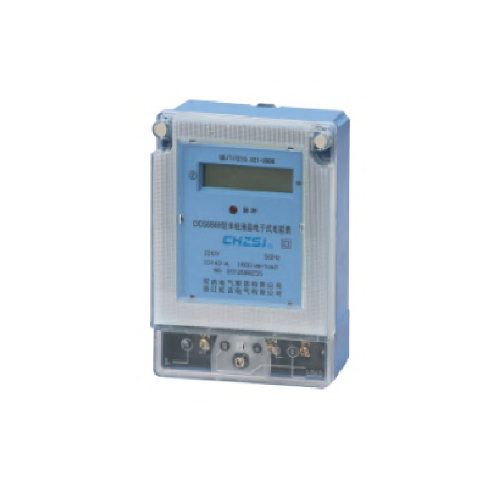

概述:该产品采用大规模集成电路,先进技术制造的国内最新电能计量新产品,用来计量额定电压为220V,频率为50Hz的交流单相有功电能,该产品能够精确计量正、反两方向的有功电能,且以同一个方向累计,具有防止窃电的功能。采用光耦输出检测信号,发光二极管指示用电,便于监控。 本产品质量技术指标符合GB/T17215.321-2008国家标准。
工作原理
用户使用电表时,对分流分压器上进行信号取样,经放大、乘法、积分、V/F变换、分频、功率驱动等电路的处理,驱动步进马达带动计度器累计电能度数。
性能指标
◇高精度:误差<±1.0%<±2.0%
◇高灵敏度:启动电流<0.4%lb
◇宽负荷:电流过载倍数>12倍
◇低功耗:电表自身耗电<1W
◇高可靠性:MTBF>10万小时
◇重量轻:<0.6kg
◇起动电流:在额定电压、额定频率、功率因素为1.0的条件下,当负载电流大于0.4%lb时,电能表能正常工作。
◇潜动:电表具有防潜动逻辑电路。
◇参比电压(V):220
◇基本电流lb(A): 1.5(6),2.5(10),5(20),10(40),15(60),20(80),30(100)
